Стерилизатор озоновый низкотемпературный "Озон СОН-1" с объёмом стерилизационной камеры 100,0 литров
Стерилизатор озоновый низкотемпературный "Озон СОН-1" с объёмом стерилизационной камеры 100,0 литров

Предназначен для низкотемпературной стерилизации медицинского инструментария, приборов для лапароскопии, эндоскопии, цистоскопии, оптики, стоматологических инструментов и других изделий медицинского назначения.

Стерилизатор «Озон СОН-1» внесён в Государственный реестр медицинской техники Украины. Получено Свидетельство о Государственной регистрации в Министерстве охраны здоровья Украины (МОЗУ) Стерилизатора «Озон СОН-1» за №6395/2007 от 26.04.2007г., продлённое приказом МОЗУ за № 467 от 08.06.2012г. в очередной раз.

«Заключение Государственной санитарно-эпидемиологической экспертизы МОЗУ», утверждённое Главным Государственным санитарным врачом Украины № 05.03.0207/46770 от 02.10.2006 г., которым согласовывается «Стерилизатор озоновый низкотемпературный «Озон СОН-1», как отвечающий требованиям действующего санитарного законодательства Украины и рекомендуется для применения по назначению.

Стерилизатор озоновый низкотемпературный "Озон СОН-1" с объёмом стерилизационной камеры 100,0 литровПолучен Сертификат Немецкой фирмы TÜV Rheinland Cert GmbH Köln регистрационный № 01100 1718807 от 07.04.2017г., который подтверждает, что «Институт озонотерапии и медоборудования» внедрил на своем предприятии систему ISO 9001:2015. Проверочный аудит подтвердил, что требования ISO 9001:2015 к ИОзМО по разработке, производству, наладке, калибровки, поверки, сервисному обслуживанию и продаже озонаторного оборудования для медицины, промышленности и сельского хозяйства выполнены. Сертификат ISO 9001:2015 действителен до 06.04.2020. Экспертным заключением клинических испытаний «Института экогигиены и токсикологии им. Л.И.Медведя» 3/8А8795 от 27.09. 2006г. рекомендуется применение стерилизатора "ОЗОН СОН-1",как медицинского оборудования, которое по показателям безопасности относительно здоровья человека отвечает требованиям «Общих методических указаний к токсиколого-гигиенической оценке изделий» по ДСТУ 379898 «Изделия медицинские электрические».

Государственный испытательный центр ННЦ «Институт метрология» протоколом технических испытаний стерилизатора "ОЗОН СОН-1" от 06.07. 2006 года, подтвердил выполнение всех нормативных требований по электробезопасности, проверке сопротивления заземления и прочности изоляции, токов утечки, уровня звуковой мощности, устойчивости самого аппарата и корпуса к воздействию вибрационных нагрузок, многократной дезинфекции, устойчивости к воздействию климатических факторов и синусоидальной вибрации, к радиопомехам и электростатическим разрядам.

«Заключением Государственной санитарно-эпидемиологической экспертизы МОЗУ» №05.03.0207/46769 от 02.10.2006г. согласованы ТУУ 33.130881586002: 2006 «Стерилизатор озоновый низкотемпературный «Озон СОН-1», как отвечающего требованиям действующего санитарного законодательства Украины.

Экспертным заключением и протоколом клинических испытаний выполненных «Институтом хирургии и трансплантологии» АМНУ № 30/06 от 19.04.2007 г. подтверждено, что стерилизатор "ОЗОН СОН-1" соответствует своему медицинскому назначению, а его характеристики отвечают современным медико-техническим требованиям к изделиям данного класса, отмечается высокая эффективность качества стерилизации, безопасность в эксплуатации и целесообразность дальнейшего использования.Актом №55606 от 20.10.2006г. приёмочных технических испытаний Украинского медицинского центра сертификации МОЗУ подтверждено, что стерилизатор "ОЗОН СОН-1" выдержал все необходимые испытания в полном объёме.

Протоколом № 61014 от 18.01.2012г. квалификационных испытаний стерилизатора "ОЗОН СОН-1" выполненных Государственным испытательным центром «Электромаш» ГП «Харьковстандартметрология» подтверждено соответствие технических характеристик всем необходимым нормативным требованиям по электробезопасности и электромагнитной совместимости, охране окружающей среды и санитарно–противопожарному законодательству.

Стерилизатор может быть применён в лечебных, санаторных, амбулаторных и других медицинских учреждениях, а также в условиях военно-полевой хирургии и медицине катастроф.

Развитие современной медицинской техники требует новых эффективных методов холодной стерилизации. Хирургические инструменты с микронной заточкой, эндоскопическое и лапароскопическое оборудование, разнообразные катетеры (применяющие полимеры, оптику, клеевые соединения), а также пластмассы применяемые для внутреннего и наружного протезирования в травматологии, стоматологии, челюстно-лицевой хирургии, не выдерживают высокой температурной обработки воздухом или паром под давлением.

В настоящее время лечебно-профилактические учреждения Украины, России и за рубежом применяют жидкостные и газовые методы холодной стерилизации на основе высокотоксичных хлорсодержащих соединений, окиси этилена, формальдегида, перекиси водорода, использование которых связано с проблемами:

-большим временем стерилизации (46 часов);

-трудностями утилизации реагентов и их неблагоприятным воздействием на окружающую среду;

-необходимостью удаления следов стерилизующего агента с инструментов и оборудования, промывкой в стерильной воде или длительной аэрацией стерильным воздухом;

-неблагоприятным влиянием ряда стерилизующих веществ и их производных на здо ровье персонала, проводящего стерилизацию.

Газовые стерилизаторы на основе окиси/оксида этилена (ОЕ) используются более сорока лет для стерилизации термочувствительных и влагочувствительных изделий. Недавно ОЕ была признана потенциально мутагенным, неврогенным и опасным с точки зрения пожаро и взрывоопасности, а также канцерогенным. Occupapational Safety and Health Administration (OSHA) были наложены жесткие требования в отношении обнаружения в воздухе и использования ОЕ. Кроме того, хлорофлюорокарбониты (CFCs), являющиеся растворителями ОЕCFC, разрушают озоновый слой. Стоимость одноразовых картриджей ОЕ высока, температура стерилизации около 60°С и ещё их надо утилизировать. Поэтому многие больницы отказались от использования ОЕ стерилизаторов.

Таким образом применение жидкостных и газовых методов холодной стерилизации на основе высокотоксичных хлорсодержащих соединений, окиси этилена, формальдегида и перекиси водорода связано с большим временем стерилизации, трудностями утилизации реагентов, необходимостью удаления следов стерилизующего агента с инструментов, промывкой в стерильной воде или аэрацией стерильным воздухом и неблагоприятным влиянием на здоровье персонала.

Преимущества озонового стерилизатора:

низкая технологическая температура стерилизации до 37° С, управление и работа полностью автоматизированная, с микропроцессорным управлением;

надежный, экономичный, бережно обрабатывающийдорогостоящее оборудование и инструментарий, делает возможным обработку термочувствительных материалов и оптики, удобный и простой в обслуживании;

большой полезный объём выпускаемого стерилизатора – 100,0 л;

энергосберегающий метод, не требующий расходных материалов, подводки пара и трёхфазного напряжения 380 В;

полностью готов к работе, не нуждается в дополнительных монтажно-сборочных работах;

высокое качество стерилизации, подтверждённое актами технических, санитарно-гигиенических, токсикологических, доклинических и клинических испытаний в различных институтах, научных центрах и больницах Министерства Охраны Здоровья Украины, Академии Медицинских Наук Украины и ГОССТАНДАРТа Украины;

не большое время стерилизации, полный цикл составляет140 минут;

по своим стерилизационным качествам и техническим характеристикам экологически чистый аппарат значительно превосходитультрафиолетовые и сухожаровые стерилизаторы, паровые автоклавы, жидкостную и газовую стерилизацию. Бактерицидный эффект от кварцевого облучения в течение 60 минут идентичен бактерицидному эффекту от озонирования в течение 3 минут;

самая высокаяпо сравнению с озоновыми стерилизаторами, выпускаемыми другими производителями,стерилизующая доза озона–2400 г×мин/м3 (в лучших зарубежных составляет не более 1200 г×мин/м3),что позволяет стерилизовать как открытый, так и запечатанный инструментарий в специальных пакетах для газовой стерилизации;

самая низкая стоимость по сравнению с озоновыми стерилизаторами зарубежных производителей;

за счёт принудительной циркуляции озона в стерилизационной камере, гарантируетсякачественная обработка скрытых и внутренних полостей инструментария. Наличие внутри камеры специального дополнительного штуцера подачи озона позволяет одновременно принудительно обрабатывать, продувать и стерилизовать озоном внутренние длинномерные поверхности, гарантируя их стерилизацию;

отсутствиеи ненужность химически стойких и дорогих токсичных дезинфектантов и расходных реагентов;

наличие одноразовых химических индикаторов для экспресс-тестов и автоматических устройств для контроля и проверки качества работы стерилизатора;

возможность установки стерилизатора непосредственно в кабинете врача, предоперационной или в оперблоке;

возможность оставлять инструменты после стерилизации в стерилизаторе;

с целью улучшения качества стерилизации, вся ОКС увлажняется, проходя с помощью специального устройства через дистиллированную воду.

безопасность работы стерилизатора, исключающая попадание озона в рабочую зону, обеспечивается герметичностью рабочей камеры и наличием специального озоностойкого «вечного» деструктора для разложения неиспользованной ОКС, обеспечивающего концентрацию озона в рабочей зоне ниже ПДК = 0,1 мг/м3;

потребляемая электрическая мощность стерилизатора – до 120 Вт, не более;

ресурс работы разрядной камеры 10000 часов, 10 лет;
корпус стерилизационной камеры и загрузочные перфорированные лотки выполнены из полированной нержавеющей стали;



высокая информативность цветного жидкокристаллического дисплея с клавиатурой для выбора и установки различных режимов работы;

простота управления и полная автоматизация процесса стерилизации;

автоматические системы защиты, блокировки и аварийное выключение при нарушениях в работе стерилизатора или открытия дверцы, с одновременной подачей звукового сигнала;

отсутствие деструкции обрабатываемого оборудования и инструментария;

не требует промывки, подсушивания и выдержки в вентиляционном помещении или дегазации инструментария после стерилизации;

отсутствуют вредные и экологически опасные выбросыв рабочую зону и атмосферу;

бактериальная очистка поступающего в стерилизационную камеру кислорода. При прохождении кислорода через генератор озона, происходит уничтожение бактерий и вирусов высоковольтным электрическим разрядом;

электронная система управления и контроля работы стерилизатора. С помощью встроенного редуктора тонкой регулировки давления, электропневмоклапанов и электронного датчика давления, автоматика контролирует и регулирует подачу в систему кислорода и отключает его подачу при выключении стерилизатора;

автоматический, с помощью специальных устройств и микропроцессорных блоков управления, контроль за генерацией озона. При нарушениях в работе внутренних систем, аппарат выключается, а на дисплее передней панели загорается код ошибки.

Институту озонотерапии и медоборудования вручены:

· Диплом лауреата премии им. проф. Каневского Г.Л. Украинского общества физиотерапевтов и курортологов за создание высокоэффективных озонаторов № 15 от 26.11.2002г.

· Диплом 1й степени старейшего на Украине Харьковского медицинского общества «За развитие отечественной озонотерапии и производство медоборудования для её проведения» в 2003 г.

· Диплом «ЭкспоцентраУкраины» Международной медицинской выставки«ИНМЕД 2004».

· Диплом №120104 Международной выставки РФ«Здравоохранение2005» г. Москва, за лучшуюразработку «Аппарата озонотерапии универсального медицинского «ОЗОН УМ-80».

· Диплом «Лучшая модель 2005 года» ХХ Международного бизнес-форума «Славянский базар» за разработку «Аппарата озонотерапии универсального медицинского «ОЗОН УМ-80».

ДипломЦВК «Експоцентр» (г.Москва, РФ) Международной выставки«Здравоохранение 2006».

· Призер 2007 года (совместно с ХНУРЭ) международнойвыставки здраво­охранения в Ганновере в проекте УНТЦ и Минобразования и науки Украины за разработку биотехнической системы лечения заболеваний с помощью озонотерапии и хемилюминесцентной экспрессдиагностики.

· Победитель (совместно с Институтом сцинтиляционных материалов НАНУ)

конкурса 2007 года Министерства образования и науки Украины на лучшую разработку и изготовление газоанализатора для измерения концентрации озона.

· ДипломыХIII, XIV, ХV, XVI, XVII, XVIII, XIX, XX, XXI иXXII Международных Украинских специализированных медицинских выставок « Охорона здоров’я – 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013г.г. ».

· Диплом первой степени Всеукраинской ассоциации физиотерапевтов, курортологов и реабилитологов за создание и внедрение в практику нового высокоэффективного лечебного аппарата «ОЗОН УМ 80» 2008 г.

· Диплом 15й международной медицинской выставки «Здоров’я та довголіття» ЗАТ «Гал ЕКСПО» м. Львів «За великий вклад в розвиток озонотерапії та медобладнання на Україні» 2009 г.

ОБЩИЕ СВЕДЕНИЯ О СТЕРИЛИЗАТОРЕ:

Для осуществления холодной стерилизации аппарат производит медицинский озон из газообразного кислорода путём электросинтеза. «ОЗОН СОН-1»создан на элементной базе ведущих зарубежных фирм, монтаж SMDэлектронных компонентов и микропроцессоров производится на специальных немецких автоматических линиях ERSA по стандарту ISO 9001, на заводе осуществляется компьютерный раскрой металла и изготовление верхнего корпуса с двухразовым озоностойким порошковым покрытием фирмы «Дюпонт» Франция, запекающимся в специальных печах при температуре t = 200÷ 300°С. Корпус самой стерилизационной камеры и загрузочные перфорированные лотки выполнены из полированной нержавеющей стали;

По своим техническим характеристикам стерилизатор «Озон СОН-1» является прибором нового поколения, лучшим в СНГ и не имеет аналогов в мире. Стерилизатор является универсальным, так как гарантированно обеспечивает стерильность широкого спектра приборов и инструментария различного применения.

Конструкция аппарата разработана Институтом озонотерапии и медоборудования совместно с Институтом физики плазмы Национального Научного Центра Харьковского физико-технического института (разработчик электронных ускорителей, термоядерных установок «Ураган» и атомных реакторов) разработал всю электронику, параметры и режимы горения плазмы по диаметру и по всей длине в промежутке между двумя стеклянными трубками (двойной барьер) в разрядной камере генератора озона и Научно-Производственным Предприятием «Хартрон–Энерго» (ведущий разработчик электронного оборудования, программ и систем управления для ракетно-космической техники Украины и СНГ) разработал программы и системы управления всеми режимами озонатора.

Защищен патентом Украины № 24146.

Низкотемпературная стерилизация озоном осуществляется для оборудования, инструментария, материалов и оптики следующего назначения:

- хирургия;
- дерматовенерология;
- стоматология;
- косметология;
- эндовидеохирургия;
- проктология;
- микрохирургия;
- урогинекология;
-анестезиология ;
- неонатология;
- реаниматология;
- эндоскопия;
- травматология;
- лапароскопия ;
- ортопедия;
- рефлексотерапия;
- гастроэнтерология;
- различных игл и катетеров;
- офтальмология;
- парикмахерских принадлежностей.
- онкология.


Стерилизатор производит абсолютно чистую озоно-кислородную смесь для стерилизации и позволяет получить стерилизующую дозу озона свыше 2400г×мин/м3 при потребляемой мощности до 120 ВА, что недостижимо для других производителей.

С целью безопасности работы стерилизатора, создания запаса мощности, стабильности работы, увеличения срока эксплуатации и исключения перегрева разрядной камеры, встроенные системы автоматики в автоматическом режиме регулируют все параметры и осуществляют его остановку или выключение при нарушении режимов работы или ошибочных действиях обслуживающего персонала.

Конструкция стерилизатора позволяет с учетом используемых в стерилизуемых приборах и инструментарии материалов сначала подобрать щадящие режимы стерилизации, а после соответствующей их проверки на озоностойкость и на качество стерилизации в бактериологической лаборатории, осуществлять в непрерывном режиме бережную, нежную, но гарантированную стерилизацию различного инструментария и оборудования.

Величина концентрации озона устанавливается для каждого конкретного инструментария и приборов индивидуально, учитывая используемые в стерилизуемых приборах и инструментарии материалы и страну-производителя, но обязательно с учетом результатов бактериалогических анализов смывов, взятых с поверхности самого инструментария и с внутренних поверхностей стерилизатора, до и после окончания процесса стерилизации, и варьируется в пределах 20,0÷30,0 мг/л. Для сохранения высокого качества стерилизации, при снижении концентрации озона подаваемого в стерилизатор, рекомендуется соответственно увеличивать время выдержки-обработки инструментария ОКС.

Стерилизатор озоновый низкотемпературный "Озон СОН-1" с объёмом стерилизационной камеры 100,0 литровПолный цикл стерилизации составляет 120 минут (2.0 часа), но при необходимости время стерилизации может быть увеличено до 180 минут, что позволяет снизить концентрацию ОКС для выполнения стерилизации.

После установки на дисплее концентрации озона в мг/л, продолжительности цикла стерилизации в мин. и скорости потока ОКС 4 л/минуту, нажимается кнопка «Пуск».

Все установленные параметры поддерживаются и контролируются микропроцессорными блоками управления и отображаются на дисплее.С целью улучшения качества стерилизации, в аппарате постоянно осуществляется циркуляция озоно-кислородной смеси, при этом вся ОКС увлажняется, проходя через бутылочки с дистиллированной водой. Внутренние трубчатые каналы эндоскопов, различных приборов, катетеры и зонды для принудительной продувки и стерилизации внутренних длинномерных каналов и полостей озоном, подключаются к штуцеру подачи озона внутри камеры с помощью специальных трубок.

Стерилизатор укомплектован встроенным немецким деструктором для разложения неиспользованного озона и превращения его в кислород перед выбросом в рабочую зону. Риск случайного ингаляционного воздействия сведен до минимума за счёт использования специального озоностойкого деструктора, озоностойких материалов и надежного герметичного выполнения всех соединений.

Газовый озоновый метод холодной стерилизации обеспечивает режим стерилизации различного медицинского инструментария в неупакованном или упакованном виде при температуре в стерилизационной камере до 37 ˚С.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

1. Объём стерилизационной камеры, л 100,0
2. Температура в стерилизационной камере, ˚С до 37
3. Концентрация озона в камере, г/м3 (мг/л) 20,0 ÷ 35,0
4. Габаритные размеры двух собранных корпусов, мм
-для 100,0л 585 (ширина)×610 (высота) ×520 (глубина)
5 Внутренние габаритные размеры стерилизационной камеры, мм
-для 100,0л 575 (ширина)×395 (высота) ×460 (глубина)
6. Стерилизующая доза озона, г 2400, не менее
7.Режим работы повторно-продолжительный
8. Продолжительность непрерывной работы, ч 8
9. Длительность цикла стерилизации, обеспечивающая стерильность инструментария, мин 100-120
10. Ресурс работы разрядной камеры, часов 10000 часов
11.Средний срок службы, лет 10
12. Наличие увлажнителя ОКС имеется
13.Наличие деструктора для разложения ОКС имеется
14. Автоматический контроль режимов и аварийное отключение    имеется
15.Напряжение питания с номинальной частотой 50 Гц от сети переменного тока, В 220 ±10
16.Потребляемая электрическая мощность, Вт 120, не более
17.Наличие автоматизации, контроля и поддержки заданных параметров работы аппарата. с введением обратных связей в систему автоматического регулирования аппарата полная автоматизация
18.Масса аппарата в комплекте поставки, кг 48, не более

Стерилизатор озоновый низкотемпературный "Озон СОН-1" позволяет стерилизовать: многоразовый хирургический инструментарий, жесткий эндоскопический, лапароскопический, эндовидеохирургический, микрохирургический и другой инструментарий, детали приборов и аппаратов изготовленных из коррозионостойких металлов и сплавов, (нержавеющая сталь, титан и др.), а также смотровые и хирургические (отоларингологические, стоматологические, гинекологические и т. д.) инструменты, изделия из пластмасс (фторопласт, поливинилхлорид, полиуретан, полиэтилен и т. п.), озоностойких медицинских резин (силикон и др.), полимеров, эпоксидных смол и стекла.

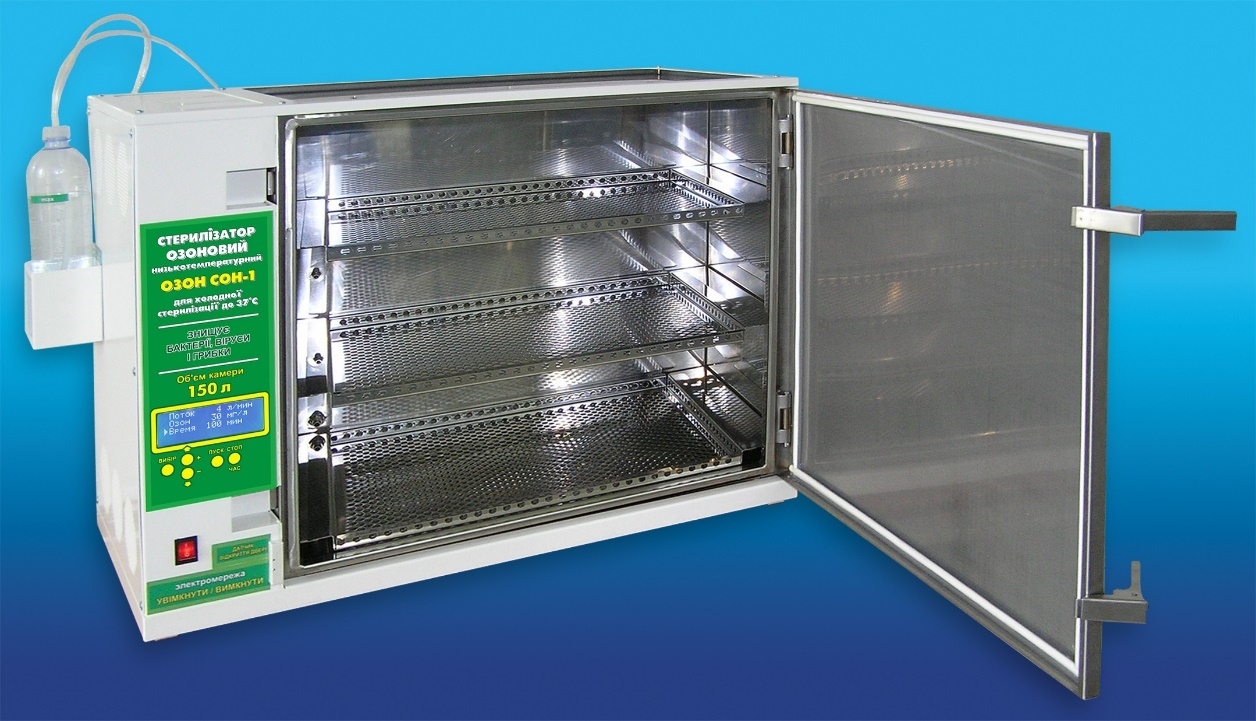

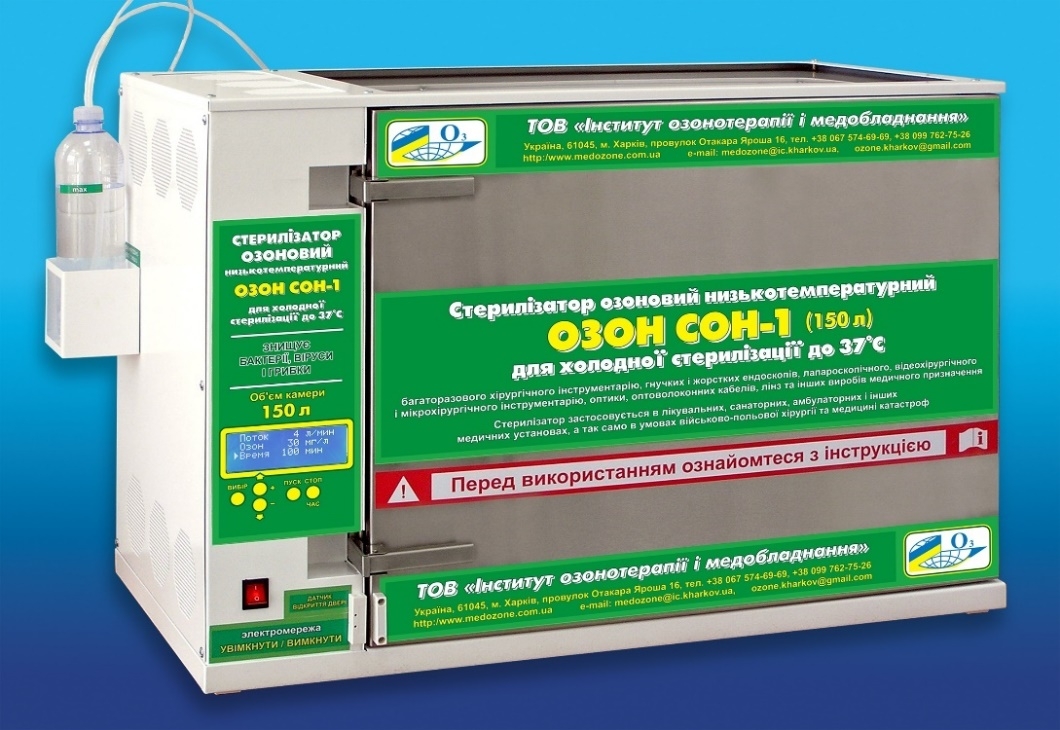

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ СТЕРИЛИЗАТОРА:

Стерилизатор выполнен в настольном оформлении и состоит из двух раздельных корпусов (верхнего и нижнего), устанавливаемых и закрепляемых один над другим.

Верхний блок содержит в себе пневматическую и электрическую высоко и низковольтную часть, электронику, блоки питания, системы и платы управления, генераторы озона, цветной монитор с клавиатурой для управления режимами работы, системы и устройства для контроля за ходом стерилизации и обеспечения безопасной эксплуатации, штуцера подключения кислорода и выхода озона. Габаритные наружные размеры верхнего блока составляют׃ 585,0 (ширина) х 460,0 (глубина) х175,0 мм (высота). Масса верхнего блока – 12.0 кг. На передней лицевой панели расположен цветной жидкокристаллический дисплей голубого цвета с клавиатурой для выбора и установки различных режимов работы, и контроля за их работой. На задней панели расположены: сетевой шнур с электрической розеткой, штуцер для подключения кислорода, кнопка включения (выключения) аппарата, штуцера для подачи озоно-кислородной смеси в стерилизатор. Потребляемая электрическая мощность, до 120 Вт.

Стерилизатор озоновый низкотемпературный "Озон СОН-1" с объёмом стерилизационной камеры 100,0 литровНижний блок-стерилизационная камера изготовлена из полированной нержавеющей стали и состоит из герметичного корпуса закрывающегося герметично передней дверкой на специальных внутренних петлях при помощи 2-х зажимов-ручек. Передняя дверка с помощью озоностойких уплотнителей обеспечивает герметичность стерилизационной камеры, используя узел герметизации применяемый для электрооборудования на атомных электростанциях. Утечка озона из стерилизационной камеры при любых режимах работы исключена. Внутренние размеры стерилизационной камеры выполнены удобными для расположения длинномерных инструментов и составляют׃ 575,0х460,0х395,0 мм, размер по диагонали составляет 710,0 мм. Габаритные наружные размеры стерилизационной камеры составляют׃ 585,0х520,0х440,0 мм. Для удобства расположения различного инструментария и оптики, внутри стерилизационной камеры располагаются два выдвигающихся поддона из полированной нержавеющей стали с прорезями. На боковой панели расположен деструктор и специальное устройство из 3х бутылочек заполненных дистиллированной водой для увлажнения озоно-кислородной смеси, что улучшает качество стерилизации. Масса нижнего корпуса – 26.0 кг.

Стерилизация осуществляется озоном высокой концентрации, производимым во встроенных генераторах озона стерилизатора из кислорода. Озон является сильнейшим окислителем, в десятки раз сильнее хлора, поэтому губительно действует на мембрану, клеточные органеллы бактерий, вирусов и других патогенных микроорганизмов и грибков. .

Стерилизатор озоновый низкотемпературный "Озон СОН-1" с объёмом стерилизационной камеры 100,0 литровПосле нажатия кнопки «Сеть» на задней панели озонатора, в аппарате осуществляется его включение, прогрев, самокалибровка и загорается цветной жидкокристаллический дисплей голубого цвета, озонатор готов к работе. На дисплее высвечиваются надписи «Поток», «Озон», «Время», оператору разрешается нажимать кнопку «Выбор». При нажатии оператором кнопки «Выбор» осуществляется последовательный перебор и установка цифровых значений параметров и режимов работы озонатора «Поток», «Озон», «Время». Выбранные параметры работы аппарата выделяются стрелочкой на дисплее и позволяют в любой необходимой комбинации устанавливать оператору следующие режимы работы:

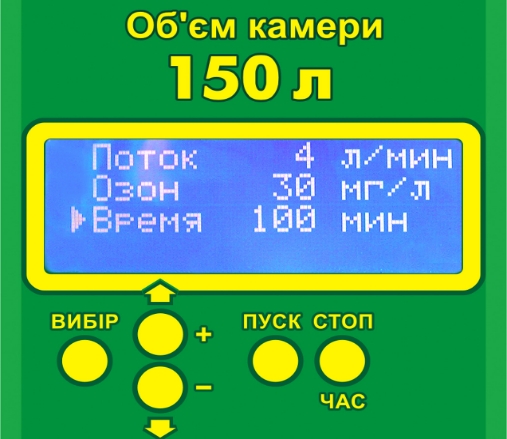

«Поток» расход озоно-кислородной смеси установлен 4.0 л/мин.

«Озон» концентрацию производимой ОКС от 20.0 до 35.0 мг/л (можно и меньшую).

«Время» продолжительность генерации озона от 100.0 до 180.0 минут.

При кратковременном нажатии (или удерживании) кнопки (+) «больше» или () «меньше» происходит увеличение или уменьшение цифрового значения на дисплее и устанавливается необходимое показание. При отпускании кнопки производится фиксация требуемого значения. После выбора всех параметров и установки необходимых цифровых значений, нажимается кнопка «Пуск». При нажатии кнопки «Пуск», запускается работа стерилизатора, начинается производство ОКС и на дисплее указываются установленные оператором цифровые значения параметров работающего прибора׃ скорость потока ОКС «Поток» в л/мин., концентрация производимой ОКС «Озон» в мг/л и оставшееся время работы в минутах с обратным отсчетом. По истечению заданной продолжительности генерации озона, таймер автоматически выключит аппарат. При повторном нажатии кнопки «Пуск», автоматически включается параметр «Продувка» продолжительностью – 40 минут, во время которого происходит дополнительное удаление и деструкция оставшейся внутри озоно-кислородной смеси. При нажатии оператором в любой момент кнопки «Стоп», прекращается работа стерилизатора. При отсутствии подачи кислорода в начале работы аппарата, или прекращения его подачи во время работы, аппарат выключится и на дисплее появится надпись «Ошибка׃ контроль потока». При ошибочном, или случайном открытии ручками двери стерилизатора во время его работы, аппарат выключится, а на дисплее высветится надпись – «Открыта дверь блока».

Стерилизация озоном в течение 120 минут состоит из двух циклов:

предстерилизационная обработка и сама стерилизация с разложением в деструкторе ОКС до значения концентрации в ней озона ниже ПДК, равного 0,1 мг/м3. В момент включения стерилизатора, автоматика выполняет проверку функционального состояния всех систем и начинается запуск стерилизационного цикла. Полная автоматизация стерилизации, контроль и поддержка заданных параметров работы аппарата с введением обратных связей в систему автоматического регулирования аппарата.

1. Предстерилизационный цикл - осуществляется в течение 20 минут, во время которого воздух в стерилизационной камере замещается озоно-кислородной смесью. Для этого, кислород через специальный встроенный в стерилизаторе редуктор тонкой регулировки давления (из концентратора кислорода или системы централизованной подачи кислорода), подается в разрядные камеры генератора озона. Озоно-кислородная смесь из разрядных камер генератора озона с установленной концентрацией озона 20÷35 (мг/л) г/м3 поступает в стерилизационную камеру. В процессе заполнения стерилизационной камеры озоно-кислородной смесью, воздух из стерилизационной камеры удаляется через специальный деструктор в рабочую зону.

2. Стерилизация - после заполнения стерилизационной камеры озоно-кислородной смесью, сразу без остановки, осуществляется стерилизационный цикл в течение 100 минут. В процессе стерилизационного цикла озоно-кислородная смесь постоянно циркулирует внутри стерилизатора и отводится через деструктор в рабочую зону. После завершения цикла стерилизации, происходит удаление ОКС из стерилизатора и её деструкция. Для этого сразу после остановки аппарата, нажимается кнопка «Пуск» и начинается 40 минутный режим деструкции (удаления и разложения) озоно-кислородной смеси из стерилизационной камеры с концентрацией озона на выходе из стерилизатора в несколько раз ниже ПДК.

По окончании стерилизации аппарат автоматически выключается.

Аппарат полностью укомплектован. Комплектация дополнительным оборудованием и оснасткой, поставляемыми по отдельному заказу, не требуется.

С целью гарантирования обслуживающему персоналу безопасной работы обеспечивается надёжная герметизация и уплотнение озоностойкими материалами всех узлов и корпуса аппарата.

В стерилизаторе предусмотрены различные блокировки и автоматический контроль за ходом стерилизации, а также обеспечивается электро- и пожаробезопасность. Пока происходит стерилизация, дверь нельзя открыть, не выключив прибор. В любое время оператор может прервать цикл стерилизации нажав кнопку «Стоп», или открыв дверку стерилизатора.

За правильностью хода стерилизации следят специальные устройства, весь цикл управляется и контролируется микропроцессорными блоками управления, что видно по стабильной работе вышеперечисленных устройств и индикации состояния работы всех систем. При неправильной работе внутренних систем стерилизатора или ошибках обслуживающего оператора, аппарат выключится и загорится соответствующий код ошибки, с одновременной подачей звукового сигнала. В аппарате есть ещё дополнительная кнопка-функция «Время», при нажатии на которую заказчик всегда знает нарастающим итогом, сколько конкретно времени работал его стерилизатор.

Так как эндоскопическое, хирургическое, оптическое, др. оборудование и различные катетеры выпускаются различными производителями, соответственно содержат детали и узлы из различных пластиков и резины различного состава и качества, имеют свои особенности и предусмотреть воздействие озона на них не всегда возможно, рекомендуется предварительно произвести проверку их на озоностойкость.

Продолжительность непрерывной работы аппарата – до 8 часов.

Наш стерилизатор единственный в мире позволяет с учетом конкретно стерилизуемых приборов и инструментария, конкретных их производителей и применяемых в них материалов, подобрать индивидуальную, регулируемую концентрацию озона и качественные щадящие режимы стерилизации.

После соответствующей проверки различного инструментария на озоностойкость, а так же положительного заключения баклаборатории, возможно в непрерывном режиме осуществлять бережную, нежную, но гарантированную стерилизацию, которая позволяет их сохранять и эксплуатировать бесконечно долго.

Возможность подбирать и устанавливать на мониторе стерилизатора различные сочетания параметров работы (концентрацию озона, скорость подачи озона и длительность проведения цикла), позволяет врачам проводить осмысленную, прогнозируемую, высококачественную и экологически чистую, холодную газовую стерилизацию, но при этом еще и гарантировать целостность дорогостоящих стерилизуемых приборов и инструментария.

За 11 лет применения и эксплуатации стерилизатора озонового низкотемпературного "Озон СОН-1" в больницах, институтах, санаториях, амбулаторных и других медицинских учреждениях, аппарат зарекомендовал себя как надежный, безопасный, простой в управлении и эксплуатации стерилизатор, полностью отвечающий современным медицинским требованиям и действующему санитарному законодательству Украины.
