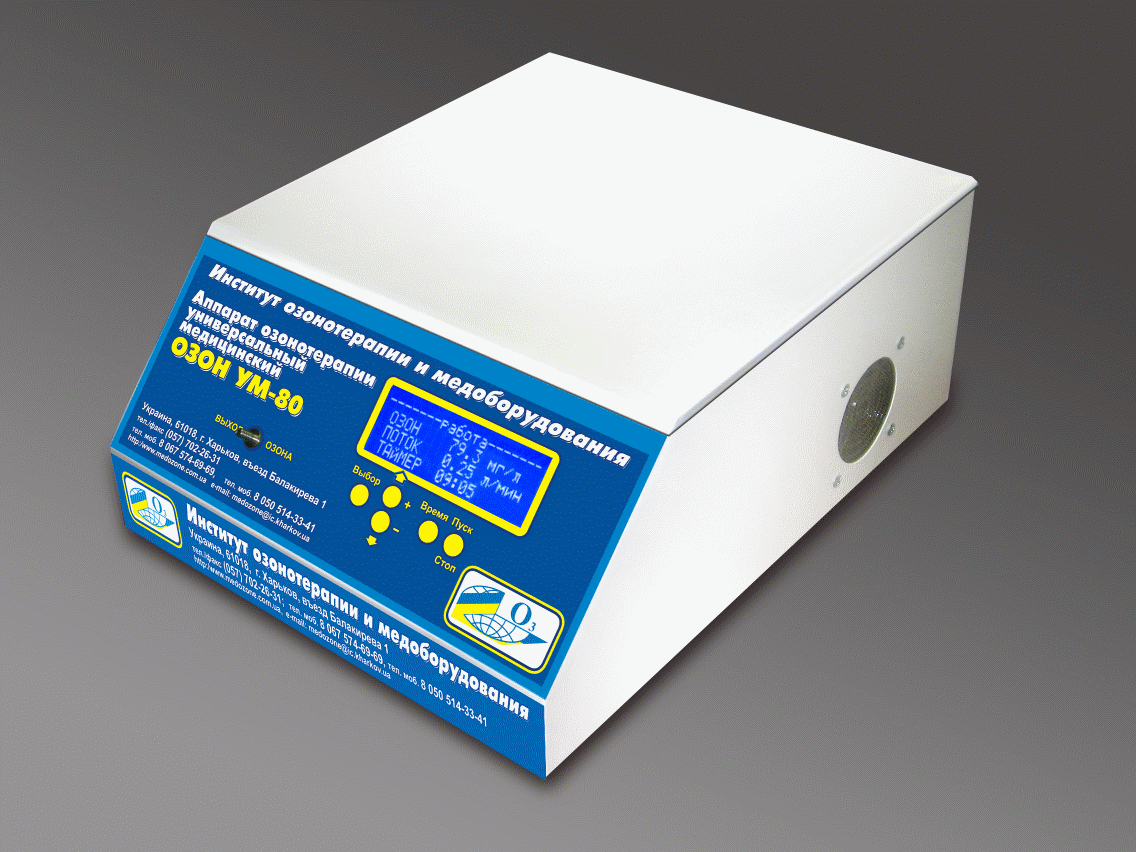

Институт озонотерапии и медоборудования в течение 12-ти лет выпускает Аппарат озоноте-рапии универсальный медицинский «ОЗОН УМ-80», который из газообразного кислорода путем электросинтеза вырабатывает абсолютно чистую озоно-кислородную смесь для медицинских целей с концентрацией озона до 150 мг/л при потребляемой мощности до 80 ВА и скорости газо-вого потока от 0,5 до 2,0 л/мин., что недостижимо для других производителей медтехники.
В настоящее время всем 25 медико-техническим требованиям к медицинским озонаторам, утвер-ждённым Минздравом Украины и Украинской ассоциацией озонотерапевтов и производителей мед- оборудования (г.Харьков), отвечает сертифицированный в разных странах Аппарат озонотерапии универсальный медицинский «ОЗОН УМ-80», который поставляется и работает более чем в 12 государствах мира и во всех регионах Украины. Аппарат озонотерапии универсальный медицинский «ОЗОН УМ-80» внесен в Реестр Минздрава Украины и разрешен к применению, Свидетельство о Государственной регистрации в Украине № 2578/2004 от 26.03.2004 г.,
Аппарат «ОЗОН УМ-80» внесен в Реестр РФ и разрешен к применению на всей территории РФ - Свидетельство о Государственной регистрации в Минздравсоцразвития Российской Федерации ФСЗ № 2010/ 07192 от24.06.2010г. Аппарат «ОЗОН УМ-80» внесен в Реестр Республики Казахстан–Регистрационный номер РК-МТ-7 №010319 от 21.11.2012г. Аппарат «ОЗОН УМ-80» разрешен к применению в Грузии, Свидетельство Министерства труда, здоровья и социальных вопросов № 61-017 от 22.01.2010г.
Аппарат «ОЗОН УМ-80» разрешен к применению в Азербайджане с 2008 года.
С целью повышения безопасности эксплуа-тации озонатора, создания запаса мощности, улучшения стабильности работы, увеличе-ния срока эксплуатации и исключения перег-рева разрядной камеры, а так же учитывая клинически нами доказанные максимально применяемые в медицине концентрации озона до 80 мг/л, указанный озонатор «ОЗОН УМ-80», вырабатывающий максимальную концентрацию озона - 150 мг/л, откалибро-ван на плавную регулировку концентра-ции озона от 0,0 до 80 мг/л с шагом 0,1 мг/л при любой скорости потока кислорода. Как показал опыт эксплуатации озонаторов других производителей, перегрев разрядной камеры может привести к повышенной пожароопасности.
Таким образом, даже выдавая высокую и недостижимую другими производителями кон-центрацию озона 80,0 мг/л, озонатор работает в половину мощности, а при малых концентраци-ях он вообще недогружен в сотни раз, что гарантирует и уже подтверждается его безопасной и надёж-ной эксплуатацией на протяжении 12 лет. Озонатор «ОЗОН УМ-80» со встроенным измерителем концентрации озона создан на элементной базе ведущих зарубежных фирм, в нашем цехе осуще-ствляется компьютерный раскрой металла и изготовление корпусов, двухразовое покрытие озоностойкой французской порошковой краской с запеканием при температуре t=200°С, а монтаж SMD-электронных компонентов и микропроцессоров производится на специальных немецких автоматических линиях ERSA по стандарту ISO 9001.
По своим техническим характеристикам и лечебным возможностям «ОЗОН УМ-80» является прибором нового поколения, наиболее совершенным по сравнению с другими производителя-ми, лучшим в СНГ и не имеет аналогов в мире.
Конструкция озонатора разработана Институтом озонотерапии и медоборудования совместно с Институтом физики плазмы Национального Научного Центра Харьковского физико-технического института (разработчик электронных ускорителей, термоядерных установок «Ураган» и атомных реакторов) и Научно-Производственным Предприятием «Хартрон-Энерго» (ведущий разработчик электронного оборудования, автоматики, программ и систем управления ракетно-космической техникой Украины и СНГ).
Аппарат озонотерапии универсальный медицинский «ОЗОН УМ-80»:
- Впервые на Украине зарегистрирован, внесен в Реестр Минздрава Украины и разрешен к применению до 13.05.2014 г.
- Свидетельство о государственной регистрации в МОЗ Украины № 2578/2004 от 26.03.2004 г., продлённое приказом МОЗУ № 326 от 13.05.2009 г.; .
- Впервые и единственный в России зарегистрированный украинский озонатор «Озон УМ-80», внесен в Реестр Министерства здравоохранения и соцразвития РФ и разрешен к применению на всей территории РФ, срок его действия не ограничен
- Свидетельство о государственной регистрации в РФ № ФСЗ 2010/07192 от 24.06.2010 г.
- Сертификат Соответствия Российской Федерации № РОСС UA.ИМ22.ВО1656 от 03.07.2010 г.
- Впервые на Украине получено Заключение Государственной санитарно-эпидемиологической экспертизы МОЗУ о согласовании аппарата озонотерапии «Озон УМ-80» № 05.03.02-07/54744 от 31.12.2003 г. утверждённое Главным государственным санитарным врачом Украины;
- Впервые на Украине получено Свидетельство о его государственной метрологической аттес-тации в Государственном комитете стандартизации, метрологии и сертификации Украины №08/19-2 от 10.04.2003г., разрешающее с помощью аппарата «Озон УМ-80» проверять и настраивать озонаторы других производителей;
- Получен СЕРТИФИКАТ СООТВЕТСТВИЯ Государственной системы сертификации УкрСЕПРО №320788 Серия ВВ от 05.02.2009 г.;
- Совместно с Украинским медицинским центром сертификации МОЗУ проведены серийные квалификационные испытания аппарата «Озон УМ-80»
- Акт квалификационных испытаний № 895-078;
- ТУ У 331-30881586-001-2004 утверждены в ГОССТАНДАРТе и МОЗ Украины до 2014 г.;
- «Озон УМ-80» защищен патентами Украины № 1783 U; 2398 U; 8550 U; 11354 U; 62041.
Институту озонотерапии и медоборудования вручены:
• Диплом лауреата премии им. проф. Каневского Г.Л. Украинского общества физиотерапевтов и курортологов за создание высокоэффективного аппарата «ОЗОН УМ-80» (№ 15 от 26.11.2002г.).
• Диплом 1-й степени старейшего на Украине Харьковского медицинского общества «За разви-тие отечественной озонотерапии и производство медоборудования для её проведения» в 2003 г.
• Диплом «Экспоцентра Украины» Международной медицинской выставки «ИНМЕД - 2004».
• Диплом №120-104 Международной выставки РФ «Здравоохранение - 2005» г. Москва, за лучшую разработку «Аппарата озонотерапии универсального медицинского «ОЗОН УМ-80».
• Диплом «Лучшая модель 2005 года» ХХ Международного бизнес-форума «Славянский базар» за разработку «Аппарата озонотерапии универсального медицинского «ОЗОН УМ-80».
• Диплом ЦВК «Експоцентр» (г.Москва, РФ) Международной выставки «Здравоохранение-2006».
• Призер 2007 года (совместно с ХНУРЭ) и участник международной выставки здравоохране-ния в Ганновере в проекте УНТЦ и Минобразования и науки Украины за разработку биотех-нической системы лечения заболеваний с помощью озонотерапии и хемилюминесцентной экспресс-диагностики.
• Победитель (совместно с Институтом сцинтиляционных материалов НАНУ) конкурса 2007 года Министерства образования и науки Украины на лучшую разработку и изготовление газоана-лизатора для измерения концентрации озона.
• Дипломы ХIII, XIV, ХV, XVI, XVII, XVIII, XIX, XX и XXI Международных Украинских специализированных медицинских выставок « Охорона здоров’я – 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 и 2012 г.г. ».
• Диплом Первой степени Всеукраинской ассоциации физиотерапевтов, курортологов и реабили-тологов за создание и внедрение в практику нового высокоэффективного лечебного аппарата «ОЗОН УМ - 80» - 2008 г.
• Диплом 15-й международной медицинской выставки «Здоровье и долголетие – 2009» ЗАТ«Гал-ЕКСПО» м. Львів, «За великий вклад в розвиток озонотерапії та медобладнання на Україні».
Аппарат является универсальным, так как позволяет получать как низкие терапевтические концентрации озона (до 10 мг/л), так и высокие концентрации озона, применяемые в хирургии и дермато-косметологии (до 80 мг/л). На жидкокристаллическом дисплее озонатора с помощью клавиатуры устанавливаются и автоматически контролируются различные режимы: выбор, настройка, установка и работа, остановка и пуск, а также цифровые показатели концентрации озона, скорости потока и времени работы. Время установки рабочих режимов озонатора сокращено в несколько раз по сравнению с другими производителями.
Озонатор оснащен встроенными системами автоматики, предусматривающими его остановку или выключение при нарушении режимов работы и ошибочных действиях обслуживающего его оператора. Длительность работы озонатора при проведении процедуры задается врачом и отображается на дисплее монитора, а после её завершения аппарат автоматически выключается.
В аппарате гарантируется точность вырабатываемой концентрации озоно-кислородной смеси и её измерение с погрешностью до ± 5%, которая контролируется системой стабилизации, и впервые в мире для медицинских озонаторов, после определения величины вырабатываемой концентрации на встроенном измерителе концентрации озона введена «обратная связь», т.е. система вторичного обратного автоматического регулирования, контроля и поддержания концентрации озона и других параметров работы установки.
В настоящее время всем 25 медико-техническим требованиям к медицинским озонаторам, утвер-ждённым Минздравом Украины и Украинской ассоциацией озонотерапевтов и производителей мед- оборудования (г.Харьков), отвечает сертифицированный в разных странах Аппарат озонотерапии универсальный медицинский «ОЗОН УМ-80», который поставляется и работает более чем в 12 государствах мира и во всех регионах Украины. Аппарат озонотерапии универсальный медицинский «ОЗОН УМ-80» внесен в Реестр Минздрава Украины и разрешен к применению, Свидетельство о Государственной регистрации в Украине № 2578/2004 от 26.03.2004 г.,
Аппарат «ОЗОН УМ-80» внесен в Реестр РФ и разрешен к применению на всей территории РФ - Свидетельство о Государственной регистрации в Минздравсоцразвития Российской Федерации ФСЗ № 2010/ 07192 от24.06.2010г. Аппарат «ОЗОН УМ-80» внесен в Реестр Республики Казахстан–Регистрационный номер РК-МТ-7 №010319 от 21.11.2012г. Аппарат «ОЗОН УМ-80» разрешен к применению в Грузии, Свидетельство Министерства труда, здоровья и социальных вопросов № 61-017 от 22.01.2010г.
Аппарат «ОЗОН УМ-80» разрешен к применению в Азербайджане с 2008 года. С целью повышения безопасности эксплуа-тации озонатора, создания запаса мощности, улучшения стабильности работы, увеличе-ния срока эксплуатации и исключения перег-рева разрядной камеры, а так же учитывая клинически нами доказанные максимально применяемые в медицине концентрации озона до 80 мг/л, указанный озонатор «ОЗОН УМ-80», вырабатывающий максимальную концентрацию озона - 150 мг/л, откалибро-ван на плавную регулировку концентра-ции озона от 0,0 до 80 мг/л с шагом 0,1 мг/л при любой скорости потока кислорода. Как показал опыт эксплуатации озонаторов других производителей, перегрев разрядной камеры может привести к повышенной пожароопасности.
Таким образом, даже выдавая высокую и недостижимую другими производителями кон-центрацию озона 80,0 мг/л, озонатор работает в половину мощности, а при малых концентраци-ях он вообще недогружен в сотни раз, что гарантирует и уже подтверждается его безопасной и надёж-ной эксплуатацией на протяжении 12 лет. Озонатор «ОЗОН УМ-80» со встроенным измерителем концентрации озона создан на элементной базе ведущих зарубежных фирм, в нашем цехе осуще-ствляется компьютерный раскрой металла и изготовление корпусов, двухразовое покрытие озоностойкой французской порошковой краской с запеканием при температуре t=200°С, а монтаж SMD-электронных компонентов и микропроцессоров производится на специальных немецких автоматических линиях ERSA по стандарту ISO 9001.
По своим техническим характеристикам и лечебным возможностям «ОЗОН УМ-80» является прибором нового поколения, наиболее совершенным по сравнению с другими производителя-ми, лучшим в СНГ и не имеет аналогов в мире.
Конструкция озонатора разработана Институтом озонотерапии и медоборудования совместно с Институтом физики плазмы Национального Научного Центра Харьковского физико-технического института (разработчик электронных ускорителей, термоядерных установок «Ураган» и атомных реакторов) и Научно-Производственным Предприятием «Хартрон-Энерго» (ведущий разработчик электронного оборудования, автоматики, программ и систем управления ракетно-космической техникой Украины и СНГ).
Аппарат озонотерапии универсальный медицинский «ОЗОН УМ-80»:
- Впервые на Украине зарегистрирован, внесен в Реестр Минздрава Украины и разрешен к применению до 13.05.2014 г.
- Свидетельство о государственной регистрации в МОЗ Украины № 2578/2004 от 26.03.2004 г., продлённое приказом МОЗУ № 326 от 13.05.2009 г.; .
- Впервые и единственный в России зарегистрированный украинский озонатор «Озон УМ-80», внесен в Реестр Министерства здравоохранения и соцразвития РФ и разрешен к применению на всей территории РФ, срок его действия не ограничен
- Свидетельство о государственной регистрации в РФ № ФСЗ 2010/07192 от 24.06.2010 г.
- Сертификат Соответствия Российской Федерации № РОСС UA.ИМ22.ВО1656 от 03.07.2010 г.
- Впервые на Украине получено Заключение Государственной санитарно-эпидемиологической экспертизы МОЗУ о согласовании аппарата озонотерапии «Озон УМ-80» № 05.03.02-07/54744 от 31.12.2003 г. утверждённое Главным государственным санитарным врачом Украины;
- Впервые на Украине получено Свидетельство о его государственной метрологической аттес-тации в Государственном комитете стандартизации, метрологии и сертификации Украины №08/19-2 от 10.04.2003г., разрешающее с помощью аппарата «Озон УМ-80» проверять и настраивать озонаторы других производителей;
- Получен СЕРТИФИКАТ СООТВЕТСТВИЯ Государственной системы сертификации УкрСЕПРО №320788 Серия ВВ от 05.02.2009 г.;
- Совместно с Украинским медицинским центром сертификации МОЗУ проведены серийные квалификационные испытания аппарата «Озон УМ-80»
- Акт квалификационных испытаний № 895-078;
- ТУ У 331-30881586-001-2004 утверждены в ГОССТАНДАРТе и МОЗ Украины до 2014 г.;
- «Озон УМ-80» защищен патентами Украины № 1783 U; 2398 U; 8550 U; 11354 U; 62041.
Институту озонотерапии и медоборудования вручены:
• Диплом лауреата премии им. проф. Каневского Г.Л. Украинского общества физиотерапевтов и курортологов за создание высокоэффективного аппарата «ОЗОН УМ-80» (№ 15 от 26.11.2002г.).
• Диплом 1-й степени старейшего на Украине Харьковского медицинского общества «За разви-тие отечественной озонотерапии и производство медоборудования для её проведения» в 2003 г.
• Диплом «Экспоцентра Украины» Международной медицинской выставки «ИНМЕД - 2004».
• Диплом №120-104 Международной выставки РФ «Здравоохранение - 2005» г. Москва, за лучшую разработку «Аппарата озонотерапии универсального медицинского «ОЗОН УМ-80».
• Диплом «Лучшая модель 2005 года» ХХ Международного бизнес-форума «Славянский базар» за разработку «Аппарата озонотерапии универсального медицинского «ОЗОН УМ-80».
• Диплом ЦВК «Експоцентр» (г.Москва, РФ) Международной выставки «Здравоохранение-2006».
• Призер 2007 года (совместно с ХНУРЭ) и участник международной выставки здравоохране-ния в Ганновере в проекте УНТЦ и Минобразования и науки Украины за разработку биотех-нической системы лечения заболеваний с помощью озонотерапии и хемилюминесцентной экспресс-диагностики.
• Победитель (совместно с Институтом сцинтиляционных материалов НАНУ) конкурса 2007 года Министерства образования и науки Украины на лучшую разработку и изготовление газоана-лизатора для измерения концентрации озона.
• Дипломы ХIII, XIV, ХV, XVI, XVII, XVIII, XIX, XX и XXI Международных Украинских специализированных медицинских выставок « Охорона здоров’я – 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 и 2012 г.г. ».
• Диплом Первой степени Всеукраинской ассоциации физиотерапевтов, курортологов и реабили-тологов за создание и внедрение в практику нового высокоэффективного лечебного аппарата «ОЗОН УМ - 80» - 2008 г.
• Диплом 15-й международной медицинской выставки «Здоровье и долголетие – 2009» ЗАТ«Гал-ЕКСПО» м. Львів, «За великий вклад в розвиток озонотерапії та медобладнання на Україні».
Аппарат является универсальным, так как позволяет получать как низкие терапевтические концентрации озона (до 10 мг/л), так и высокие концентрации озона, применяемые в хирургии и дермато-косметологии (до 80 мг/л). На жидкокристаллическом дисплее озонатора с помощью клавиатуры устанавливаются и автоматически контролируются различные режимы: выбор, настройка, установка и работа, остановка и пуск, а также цифровые показатели концентрации озона, скорости потока и времени работы. Время установки рабочих режимов озонатора сокращено в несколько раз по сравнению с другими производителями.
Озонатор оснащен встроенными системами автоматики, предусматривающими его остановку или выключение при нарушении режимов работы и ошибочных действиях обслуживающего его оператора. Длительность работы озонатора при проведении процедуры задается врачом и отображается на дисплее монитора, а после её завершения аппарат автоматически выключается.
В аппарате гарантируется точность вырабатываемой концентрации озоно-кислородной смеси и её измерение с погрешностью до ± 5%, которая контролируется системой стабилизации, и впервые в мире для медицинских озонаторов, после определения величины вырабатываемой концентрации на встроенном измерителе концентрации озона введена «обратная связь», т.е. система вторичного обратного автоматического регулирования, контроля и поддержания концентрации озона и других параметров работы установки.
Основные технические характеристики:
| 1. | Концентрация озона, мг/л | от 0,0 до 80,0÷100,0 |
| 2. | Шаг измерения концентрации озона, мг/л | 0,1 |
| 3. | Скорость подачи озоно-кислородной смеси, л/мин | 0,5; 1,0; 2,0 |
| 4. | Ресурс работы разрядной камеры | 10000 часов (10 лет) |
| 5. | Погрешность измерения концентрации озона | до ± 5% |
| 6. | Наличие встроенного измерителя концентрации озона | имеется |
| 7. | Наличие встроенного деструктора | по заказу |
| 8. | Наличие встроенного вакуум-насоса | по заказу |
| 9. | Наличие жидкокристаллического дисплея | имеется |
| 10. | Питание от сети переменного тока 50 Гц, В | 220 ± 22 |
| 11. | Максимальная потребляемая мощность, ВА | 85,0 |
| 12. | Режим работы - продолжительный, ч | 8 |
| 13. | Габаритные размеры аппарата, мм (выс. х шир. х глубина) | 170 х 355 х 420 |
| 14. | Масса аппарата в комплекте поставки, кг | 8,3 не более |
Доочищенный посредством дополнительно установленных фильтров кислород поступает в зазор между двумя диэлектриками - коаксиально вставленными одна в другую стеклянными трубками (двойной барьер - производство Германия). Одним электродом является металлизированная наруж-ная поверхность трубки большего диаметра, а другим электродом является метализированная внутренняя поверхность трубки меньшего диаметра. При подаче на металлизированные электроды тока высокого напряжения, в зазоре между внешней и внутренней трубками возникает электрический разряд. Кислород, проходя через разрядный промежуток между двумя трубками (двойной электрический барьер разрядной камеры), нигде не соприкасается с металлом электродов, и соответственно, не происходит перенос ионов и молекул металла электродов и их окислов в озоно-кислородную смесь. За счет дополнительно установленных фильтров двухступенчатой системы доочистки кислорода и конструкции разрядной камеры с «двойным барьером», при котором и кислород, и образовавшаяся озоно-кислородная смесь непосредственно с металлом электродов не контактируют, гарантируется чистота озоно-кислородной смеси. Принцип «двойного барьера» в разрядной камере используют все производители Германии, Италии, Англии, Франции и единственный в СНГ Институт озонотерапии и медоборудования. Во всех медицинских озонаторах изготавливаемых в СНГ, электрический разряд проходит между двумя пластинами или трубками из нержавеющей стали «так называемый один барьер». По данным МГУ температура в точке разряда «однобарьерного озонатора» достигает 1000°С и поэтому возможен перенос ионов металла нержавеющей стали в ОКС и далее в озонированный физраствор. При ремонте таких озонаторов, особенно после залива физраствором разрядной камеры, на внутренних поверхностях нержавеющих пластин видны множественные раковины, что говорит о том, что граммы металла ушли парентерально. Для повышения надежности эксплуатации озонаторов в них применены импортные технологии и дизайн, новейшая электронная и элементная база, и новые корпуса относящиеся к классу установок с двойной изоляцией, обеспечи-вающие полную электробезопасность для обслуживающего персонала. Внутри аппарата «ОЗОН УМ-80» для защиты от превышения давления на входе кислорода установлен итальянский редуктор тонкой регулировки давления, а для обеспечения безопасной эксплуатации, пожаробезопасности и автоматического контроля превышения температуры разрядной камеры и внутренних систем, установлены высокочувствительные японские электронные датчики: давления, термодатчики, пере-грузки электрической мощности, препятствующие заливу озонатора физраствором, и устройства отсекающие подачу кислорода и выключающие озонатор при малейшей опасности с указанием на цветном дисплее кода ошибки, сопровождающегося звуковым сигналом.
В аппарате регулируется и устанавливается скорость подачи озоно-кислородной смеси 0,5; 1,0; 2,0 л/мин, которая задается и фиксируется на дисплее и жестко поддерживается автоматикой. Производитель обеспечивает гарантийный срок эксплуатации озонатора в течение 2 лет и послега-рантийное его обслуживание в течение всего срока эксплуатации, но не менее 15 лет.
Риск случайного ингаляционного воздействия озона сведен к минимуму за счет применения надежного каталитического или дополнительно устанавливаемого импортного деструктора, озоностойких материалов и герметичного выполнения всех соединений.
В озонаторе установлена дополнительная функция «Время-счётчик», позволяющая хозяину аппарата контролировать и определять нарастающим итогом время работы персонала на озонаторе. Озонатор имеет соответствующий электронный разъём, позволяющий подключать его к персональному компьютеру. Аппарат комплектуется базовым и дополнительным комплектом оснастки, а также Методиками озонотерапии впервые на Украине и единственными в СНГ утвержденными в 2001 г. Минздравом Украины для выполнения различных манипуляций и более 30-ти методик озонотерапии (все методики России и СНГ утверждены медицинскими ВУЗами). В базовый комплект оснастки входят: (устройство для барботажа воды или масел, деструктор для разложения отработанной озоно-кислородной смеси, иглы для озонирования физраствора длиной 180 и 90 мм с мандренами, трубка диаметром 6мм для подачи кислорода, озоностойкая трубка диаметром 5мм для подключения к озонатору оснастки и приспособлений, монтажный комплект - озоностойкие переходники и тройники, научно-методическая литера-тура утвержденная Минздравом Украины. Бесплатно для покупателей аппаратуры на клинической базе института проводится тематическое усовершенствование врачей и медсестёр по курсу «Основы озоно-терапии», включая применение озона в косметологии, с выдачей сертификата соответствующего образца.

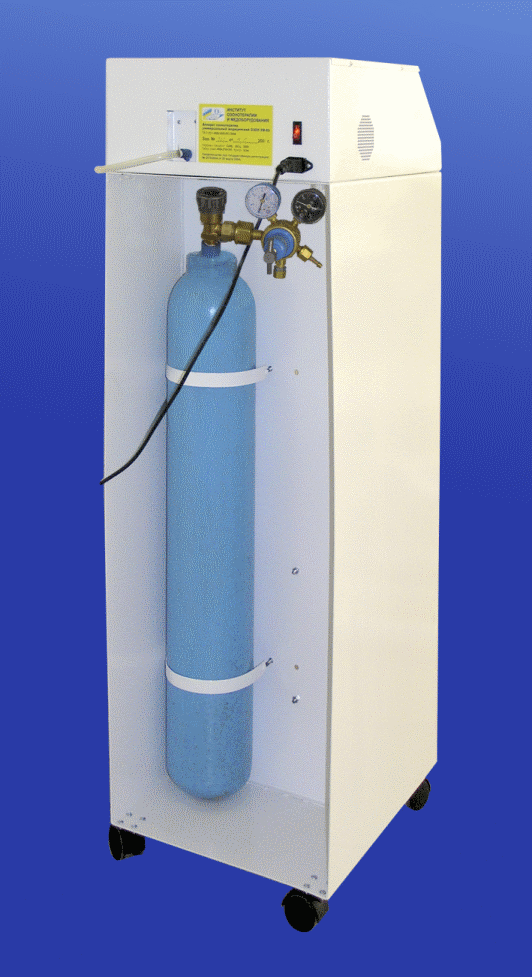

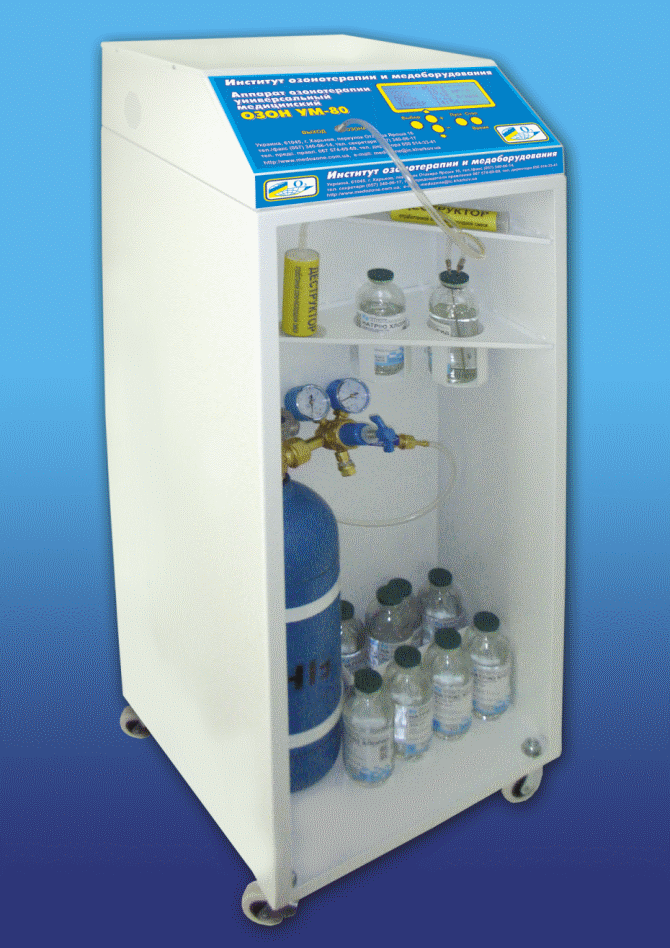

Дополнительно к озонатору поставляется металлическая передвижная тумбочка (на колёсиках), в которой имеются полки для установки и фиксации 2-х флаконов озонируемого физраство-ра и аксессуаров, закреплены два кислородных баллона на 5 и 10 л (имеется разрешение на их использование на рабочем месте) с кислородным редуктором и огнепреградительным клапаном с соединительными трубками, переходниками и штуцерами. Озонатор устанавливается сверху на тумбочку и используется мобильно, без привязки к централизованной кислородной системе, переезжая на колесиках в различные кабинеты. Возможность устанавливать на мониторе озонатора различные сочетания параметров проведения процедуры (концентрацию озона, скорость подачи смеси и длительность её проведения), позволяет врачам проводить осмысленную, прогнозируемую, дозозависимую озонотерапию, тонко и точно дозировать количество озона, используя его так же, как и фармакологические средства.
За 12.5 лет применения, озонатор «Озон УМ-80» зарекомендовал себя как надежный, безопасный источник медицинского озона, полностью отвечающий современным медицинским и санитарно-гигиеническим требованиям, сложный внутри, но очень простой в управле-нии и эксплуатации.
