Производитель: корпорация "Nidek Medical Products Inc.” (США)
Аппарат зарегистрирован
Министерстве охраны здоровья׃
- Регистрационное удостоверение РФ № ФСЗ 2010/07933,
- Регистрационное свидетельство Украины №11357/2012.
Принцип работы.

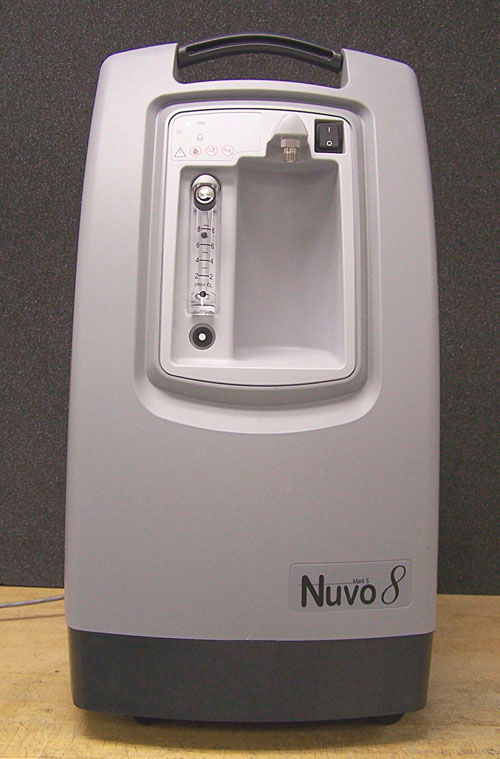

Общий вид «МАРК 5 НУВО 8» представлен на рисунке. Концентратор работает от элект-рической сети напряжением 220/230В ~50Гц. Его можно легко передвигать из помещения в помещение за счет встроенных роликовых опор. Окружающий воздух через поступает в безмасляный компрессор, откуда под давле-нием проходит через цеолитовые колонки. Цеолит - это материал, который пропускает кислород, инертные газы и отделяет азот, который отводится обратно в воздух.
Обогащенный поток кислородной смеси, необходимый для процедуры кислородотерапии, устанавливается ручкой расходомера.
Концентрация кислорода в % при
различном потоке составляет:
0,5 - 4 л/мин — > 93% ± 3%
8 л/мин — > 90% (+ 5,5% / - 3%).
На передней панели расположены:
1. Кнопка «вкл/выкл» (I/O)
2. Выход кислорода
3. Расходомер с индикатором
уровня потока кислорода
4. Автоматический выключатель
5. Световые индикаторы
Назначение.
Концентратор кислорода «МАРК 5 НУВО 8» американской корпорации «Nidek Medical Products Inc.» предназначен для проведения длительной кислородотерапии.
Применяется в стационарах и поликлиниках. Работает без перерыва 8 часов в сутки. Максимальная производительность кислорода: - 8 литров в минуту.
Может использоваться как безопасный источник кислорода в родильных отделениях, а также с аппаратом искусственной вентиляции легких (ИВЛ) и в комплекте с аппаратами озонотерапии.
Технические характеристики.
| Напряжение сети | 220/230 В ~ 50 Гц |
| Поток кислорода | от 0 до 8 литров в минуту (л/мин) |
| Максимальное давление кислорода на выходе | 117 кPa (17 psig) |
| Звуковые предупреждения | Нет электропитания Концентрация кислорода < 83% |
| Оптические индикаторы: - зеленая лампочка - красная лампочка | - концентратор готов к работе - выход О2 упал до концентрации < 83% |
| Подсчет проработанного времени | Счетчик времени (в часах) |
| Уровень шума | < 53 ДБ |
| Эксплуатация при температуре и влажности | от 10°С до 40°С; от 15% до 95% |
| Мощность | 490 Ватт |
| Вес | 24,0 кг |
| Габаритные размеры: | 394 мм (д) x 396 мм (ш) x 706 мм (в) |
В концентраторе предусмотрены сигналы тревоги.
а) Звуковой непрерывный сигнал, если:
- нет напряжения сети ~ 220В
-в процессе работы аппарата концентрация кислорода упала ниже 83%, или если после его включения концентрация кислорода в течение 15 минут не достигла 83% (концентрация кислорода замеряется датчиком, встроенным в корпус концентратора).
б) Оптический сигнал, если концентрация кислорода упала ниже 83% . Загорится красная лампочка («колокольчик») на панели световых индикаторов.
в) При скачке напряжения и увеличении силы тока до 5А срабатывает автоматическое выключения концентратора.
